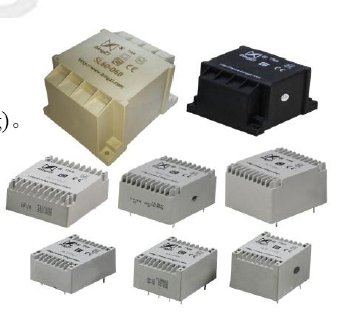

“银天使”SL 系列扁平式印刷线路板焊接式电源变压器

电源变压器

2019-09-30

中国电源产业网

导语:北京创四方电子股份有限公司(股票名称:创四方股票代码:838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC,DC/DC模块电源的高新技术企业,公司总部位于北京市朝阳区中关村电子城IT产业园,集开发、生产和销售及配套为一体,拥有"BingZi兵字"和"TransFar创四方"两大自有品牌,产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来,产品品种和业务规模得到快速的发展,今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩,建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位,北京电源行业协会常务理事单位,中国电子质量管理协会单位会员,北京福建企业总商会常务副会长单位,ISO9001质量体系认证单位,中国电子行业用户满意企业、用户满意产品单位。



一、特点:

1.全封闭式印刷线路板直接焊接安装,外形美观;

2.安装高度小,结构紧凑、坚固、抗振、防潮、阻燃、抗电强度高;

3.使用方便,同一只变压器只要改变一下连接方式即可得到不同的输入输出组合;

4.内置温度保护器,使用更安全。

二、使用环境条件:

1.环境温度:-25℃~+70℃;

2.相对湿度:温度为40℃时不大于90%;

3.大气压力:860~1060mbar (约为650~800mmHg)。

三、绝缘耐热等级:B 级(130℃)

四、安全特性:

1.绝缘电阻:常态时大于1000MΩ;

2.抗电强度:可承受工频3750V/1 分钟;

3.抗电冲击:可承受脉冲6kV/50μs 连续20 次冲击;

4.阻燃性:符合UL94-V0 级。

五、安全认证:CE、CQC、

六、额定功率:3VA, 6VA, 9VA, 10VA, 20VA, 30VA, 40VA, 60VA。

七、额定电压:

1.标准系列:初级:2×110V±15%-20% 50Hz/60Hz

次级:2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。

2.非标系列:可按用户要求定制。

八、SL 系列标准产品通用技术参数:















十一、使用注意事项:

由于本变压器类产品引出脚数量较多,且引脚材质较硬,为便于插装,建议在设计

印制板时,将变压器引脚插孔的尺寸留出余量(如果是0.8mm 的引出脚,可将插孔尺寸设

计成1.2mm;1mm 的引出脚,可将插孔尺寸设计成1.5mm)。
