KCB 系列可控硅触发变压器

可控硅触发变压器

2019-09-30

中国电源产业网

导语：北京创四方电子股份有限公司(股票名称：创四方股票代码：838834)是一家专业致力于各类精密电磁器件、精密电量传感器以及新能源电抗器和特种变压器和AC/DC，DC/DC模块电源的高新技术企业，公司总部位于北京市朝阳区中关村电子城IT产业园，集开发、生产和销售及配套为一体，拥有"BingZi兵字"和"TransFar创四方"两大自有品牌，产品覆盖全国并远销海外。公司自从1992年诞生中国第一款全封闭式变压器以来，产品品种和业务规模得到快速的发展，今天"BingZi兵字"已成为业界知名品牌。拥有占地面积80余亩，建筑面积20000m2的福建生产基地。公司系中国电源学会理事单位，北京电源行业协会常务理事单位，中国电子质量管理协会单位会员，北京福建企业总商会常务副会长单位，ISO9001质量体系认证单位，中国电子行业用户满意企业、用户满意产品单位。

一、特点：

1．全封闭印刷线路板直接焊接安装；

2．机械和环境隔离能力强，结构紧凑、

坚固、抗振、防潮、阻燃；

3．各绕组间的抗电强度高；

4．可自行构成所需变比以适应触发要求；

5．能与所有容量的可控硅配套；

6．可作为普通脉冲变压器使用。

二、应用：

本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控

制极之间，一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。

该系列触发变压器可广泛应用于：

⑴ 调压、调速设备；

⑵ 电焊机；

⑶ 电梯；

⑷ 中频电源；

⑸ 整流设备；

⑹ 逆变变频设备；

⑺ 自控装置；

⑻ 其它可控硅装置

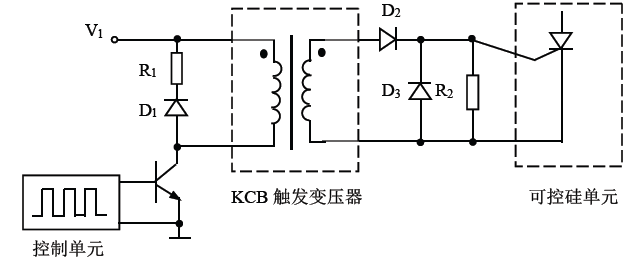

典型应用电路如图：

说明：1．R1 和D1 主要起续流作用。D1 一般可选1N4007，R1 可选1kΩ～2kΩ；

2．D2，D3，R2 主要起整形作用。D2,D3 可选1N4007，R2 可选几十～几百欧姆。

四、使用指南：

1. 首先根据系统的工作电压V0(有效值)来确定所需的抗电强度VP.可按表1 推荐选

择：

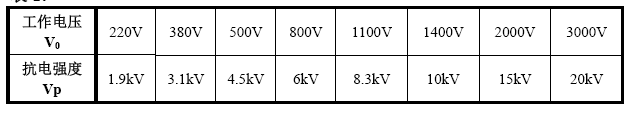

表1:

2. 根据伏微秒积(∫udt)及触发脉冲的频率(fp)，按已知触发脉冲的伏微秒积应小于等

于该频率范围内KCB 触发变压器的额定伏微秒积的原则选型。

(a). 以50Hz 单脉冲为触发信号的用户：根据已知伏微秒积按上述原则选型即可。

例如：已知触发脉冲电压为8V，脉冲宽度为250μs，其伏微秒积∫udt=8×250＝2000μVs，

应选择KCB-05。

(b). 以调制脉冲(脉冲串)为触发信号的用户，则按调制脉冲的参数来计算。

例如：调制脉冲的频率为7kHz，脉冲幅度为8V，脉宽为100μs，则其伏微秒积∫udt

＝8×100＝800μVs，应选择KCB-04。

(c). 对触发信号参数未知用户，可按表2 的推荐来选型。

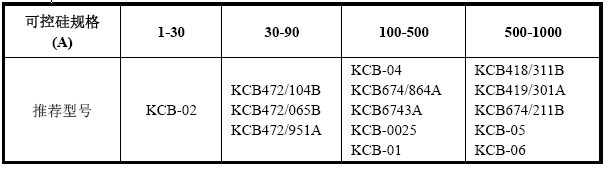

表2：

说明：表上推荐仅作参考。总的原则是选∫udt 大一些的变压器以留有余量。

六、外形图、安装尺寸、线圈图及详细技术参数：

● 说明：

1. 下述各表中所给出的参数是在室温下测得的典型值。

2. 各参数的意义：

u－变压比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ

Vp－各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。

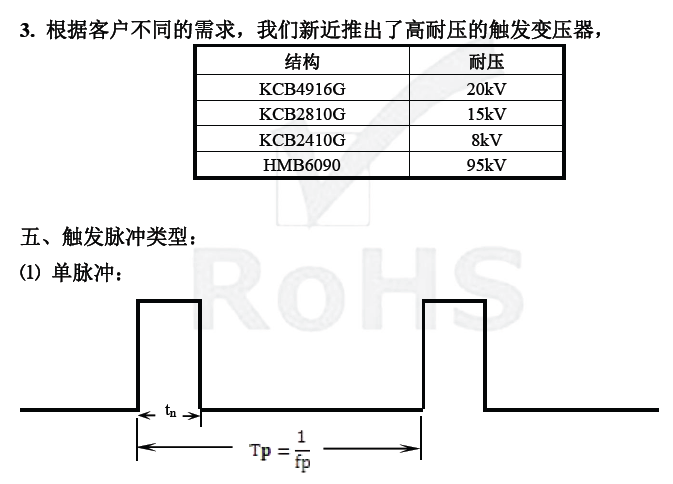

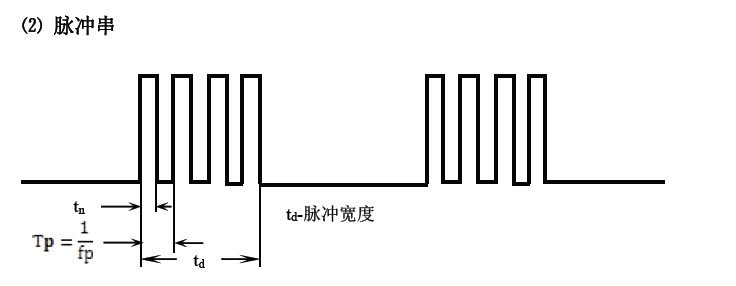

fp－测试脉冲频率(Tp 为周期)。100HZ 表示单脉冲，其余表示脉冲串，脉冲串等效宽

度设为td=2ms。

∫udt－额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)

V1－输入脉冲幅度(初级脉冲电压)。

tn－在相应的V1 和fp 下变压器的额定传输脉宽。

V2－输出脉冲幅度(次级脉冲电压)。

RL－可控硅控制极等效电阻。
