户用光储防逆流双回路无线电能表

2025-08-21

中国电源产业网

导语：在户用光伏、储能一体化系统快速发展的背景下，精准计量、防逆流控制及高效能源管理成为关键需求。安科瑞推出的 ADL200W/ADL400W 系列户用光储防逆流无线电能表，以小巧体积、灵活通讯和精准监测为核心优势，为新能源发电系统提供全链路电力参数管理解决方案。

在户用光伏、储能一体化系统快速发展的背景下，精准计量、防逆流控制及高效能源管理成为关键需求。安科瑞推出的 ADL200W/ADL400W 系列户用光储防逆流无线电能表，以小巧体积、灵活通讯和精准监测为核心优势，为新能源发电系统提供全链路电力参数管理解决方案。

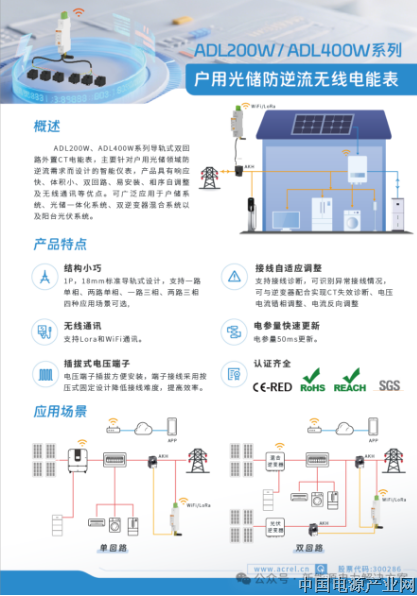

● 产品概述

ADL200W/ADL400W 系列电能表专为光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电场景设计。它集高精度、小体积、快速响应、安装便捷等优势于一身，可全面监测实时功率、电压（U）、电流（I）、有功功率（P）、无功功率（Q）、视在功率（S）、功率因数（PF）、频率（F）等电力参数，支持有功电能（正、反向）、无功电能（正、反向）计量以及分相电能测量，为用户提供详尽电力数据支撑，助力实现精准能量管理。

● 核心功能

1. 防逆流控制

该系列电能表的核心功能之一是防逆流。在家庭光伏系统中，当太阳能发电量超过家庭用电需求时，多余电力可能反向流入电网，这不仅影响电网稳定性，还可能带来安全隐患。ADL200W/ADL400W 通过实时监测发电与用电情况，在检测到电力可能逆流时，自动调节光伏系统输出或触发储能设备工作，确保电力优先自用，满足电力公司并网要求，避免安全事故和罚款。

2. 双向计量

产品支持双向计量，能够清晰区分光伏发电量与家庭用电量，让用户对电能流向及使用情况一目了然，为户用分布式光伏系统的能量管理提供精准数据基础。

3. 无线通讯

支持 LoRa 和 Wi-Fi 两种无线通信方式，安装灵活，无需复杂布线，方便与逆变器或能源管理系统（EMS）进行数据交互。通过这些通讯方式，电能表可顺畅接收和发送指令，实现防逆流、调节发电量、控制电池充放电等重要功能，使新能源系统的运行更加智能高效。其中，RS485 接口兼容 Modbus RTU 规约，地址可在 1~247 之间设置，波特率范围为 1200bps - 38400bps；Wi-Fi 支持 Modbus - TCP、http 等协议，工作频段为 2.4GHz；Lora 通讯频段涵盖 433MHZ、460 - 510MHZ、860 - 935MHZ。

4. 智能诊断

具备接线自诊断功能，能识别 CT 安装错误、相序错误等问题，并可自动或配合逆变器进行调整，大大简化了安装调试流程，降低安装成本，提高工作效率。

产品型号及技术参数

1. 型号区分

● ADL200W：为单相无线电能表，适用于单相系统，额定电压 230V，电压输入范围 0.8Unom - 1.2Unom 。

● ADL400W：为三相无线电能表，适用于三相系统，额定电压 3x230/400V，电压输入范围同样为 0.8Unom - 1.2Unom 。

2. 电流参数

根据外置互感器穿孔尺寸不同（D10 对应 80A、D16 对应 120A、D24 对应 200A、D36 对应 300A），输入电流有所差异，且电流过负荷能力与电压一致，可承受 12 倍额定值（连续）和 2 倍额定值持续 1 秒，满足不同场景用电需求。

3. 精度等级

电能计量误差 ±0.5%，有功、无功、视在功率误差 ±1.0%，电网频率测量为 50Hz，误差 ±0.5%，确保数据准确性。同时，响应速率快，电压、电流、功率的响应≤100ms，电能的响应≤1s，及时反馈电力数据变化。

4. 安全性与环境适应性

● 安全标准：安装类别为 CATIII，过电压等级 OVC III，工频耐压在通信与信号输入之间可达 AC3kV 1min，输入、输出端对机壳的绝缘电阻 > 100MΩ，互感器的绝缘电阻常态时大于 1000MΩ，抗电强度可承受工频 4000V 50Hz/1 分钟，阻燃性符合 UL94 - V0 级，为设备安全运行提供有力保障。

● 环境适应：极限工作温度为 - 40°C~+70°C，储存温度相同，相对湿度≤95%（无凝露），但不适用潮湿环境，海拔高度≤2000m，适合室内柜内安装（外壳不可触及），IP 等级为 IP30（需安装在合适的 IP 防护等级外壳中），可适应多种环境下的使用需求。

● 应用场景

1. 户用储能系统

实时监测电池充放电电流、功率等参数，通过与能量管理系统通讯，动态优化充放电策略，延长电池使用寿命，提升储能系统整体性能。

2. 光储一体化系统

打通 “光伏发电 - 储能存储 - 家庭用电” 全链路，既能计量光伏板实时发电量，又能追踪储能电池的能量吞吐状态，配合防逆流功能平衡光伏出力与家庭负荷，提升清洁能源自用率，减少对电网依赖。

3. 阳台 / 屋顶光伏系统

针对家庭小型光伏场景，计量光伏发电量与家庭实时用电量，当光伏出力超过家庭负荷时，立即触发防逆流控制，避免多余电能反向输送至电网，符合部分地区电网接入规范。其 1P、18mm 标准导轨式设计，体积小巧，非常适合家用配电箱安装，有效解决了阳台或屋顶空间有限的问题。

4. 光伏并网 / 微逆 / 交流耦合系统

适配传统光伏并网场景，精准计量并网电能；在微逆系统中，可汇总监测多台微逆的总出力；在交流耦合系统里，能协调光伏发电与储能充放电，实现全系统电力参数监测与防逆流管控。

5. 农村自建房 / 别墅光伏场景

凭借接线自适应调整和宽温工作特性，可适应农村自建房接线环境复杂、别墅安装空间有限的需求，同时在高温、低温等户外恶劣环境下稳定运行，准确计量与防逆流控制两不误。
