双回路供电系统有源滤波器采样方式的优化配置
2017-05-31
中国电源产业网
导语：采用双回路供电的数据中心低压配电系统在检修期间时常发现无功补偿及滤波装置工作异常，恢复正常供电后，其工作状态亦恢复正常。本文将对这一现象进行分析并给出解决方案。
采用双回路供电的数据中心低压配电系统在检修期间时常发现无功补偿及滤波装置工作异常，恢复正常供电后，其工作状态亦恢复正常。本文将对这一现象进行分析并给出解决方案。
1、系统概述
两段400V母线通过两台变压器进行供电（中间设置母联），每段母线配置一套有源滤波器，每套有源滤波器配置一套电流互感器进行采样，示意如下：
2、运行工况分析
1)正常供电：双变独立供电（QF1及QF2闭合、QF3断开）时，2台有源滤波器柜电流采样均正常，设备运行无问题。
2）检修期间：单变拖动两段母线（QF1及QF3闭合、QF2断开）时，2台有源滤波器电流采样均出现异常，异常情况如下：
l APF1柜采样电流包含2段母联全部负载电流，造成APF1经常处于满载工作，但仍然不然满足系统对谐波治理容量的需求。
l APF2柜采样电流仅包含本身及电容器组的工作电流，且反向，造成APF2柜不但无滤波作用，反而向400V系统注入谐波电流。
3、解决方案

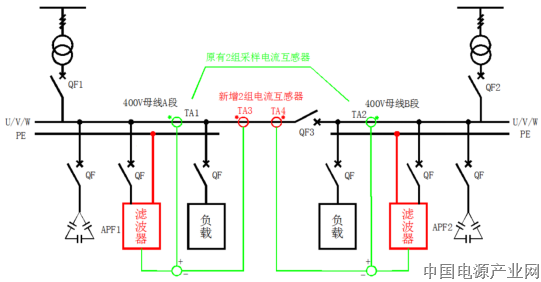

在母联处增加2组电流互感器，采集母联处工作电流分别反馈至2套APF柜，保证APF柜采样电流正常，如下图所示：
增加2组互感器后，各工况下APF运行工况分析：
1）双变独立运行时，由于TA3及TA4采样电流为0，2套APF柜采样电流均为各段母线负载的工作电流，APF均能正常工作。
2）单变拖动两段母线运行时：
APF1柜采样电流=TA1-TA3=A段母线负载工作电流，与双变独立工作无异，APF1柜工作正常
APF2柜采样电流=TA2-TA4=B段母线负载工作电流，与双变独立工作无异，APF柜工作正常
4、优化解决方案

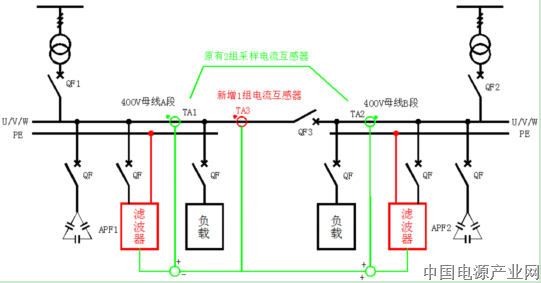

在母联处增加1组电流互感器，采集母联处工作电流分别反馈至2套APF柜，保证APF柜采样电流正常，如下图所示：

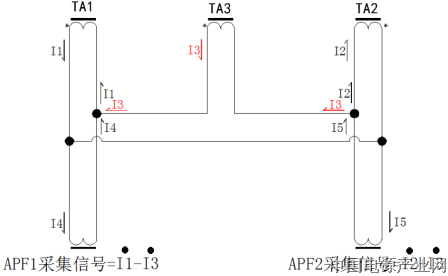

现场电流互感器接线如下图：
说明：通过以上接线方式，可以使APF1及APF2柜的采样电流均为各段母线负载的工作电流，APF1及APF2柜工作正常。
编辑：《电源工业》杂志
来源：宋乐/深圳市盛弘电气股份有限公司
