板卡测试，你了解多少？

2021-11-05

中国电源产业网

导语：北京大华无线电仪器有限责任公司是一家专注于电子测试测量仪器的大型国有企业。现有主要产品系列包括大功率可编程直流电源、电子负载、测试系统、微波测量仪器、电池测试设备等。产品广泛应用于光学器件测试老化、激光器供电、半导体、汽车电子、航空航天、新能源等领域。大华电子为新能源行业、汽车电子、电力电子、5G、航空航天及国防、半导体、激光行业等提供行业解决方案。

随着硬件的集成度越来越高，硬件测试对电源的要求也越来越高，不但同时需要多路不同种类的电压供电，还需要能够设定上电/下电和关断序列,以确保产品更加稳定运行和避免器件损坏。

以板卡为例，板卡是一种能与PC机结合，并能完成通讯、数据交换等一些功能的PCB模块。现阶段板卡的种类越来越多，所用的电压值也越来越多，不同功能板卡的电压需求会有所不同，比如常见的12VDC、5VDC和3.3VDC三路供电。例如电脑，3.3VDC主要给驱动CPU、内存等供电，除了磁盘和光盘驱动器马达以外的大部分电路用5VDC，而12VDC用于驱动磁盘驱动器、马达、散热风扇，或通过主板的总线槽来驱动其他板卡。除稳定的电压外，正确的上电/下电和关断时序也是系统正常工作的基本条件。错误的上电/下电和关断时序轻则影响器件/系统的长期稳定性，或使某些器件无法正常工作，重则会立即损坏器件甚至整个系统。因此，在板卡的检测中，在满足多路供电的同时控制上电/下电和关断时序是非常有必要的。

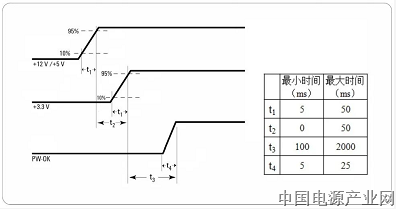

电源加电的输出序列要求

解决方案

为多路电源建立可控的上电/下电/关断时序是这类应用的关键。常规的程控电源虽然可在一定程度上实现多路独立直流供电，但无法提供上电/下电/关断时序控制功能，使得国内对于此类电源的需求长期依赖进口产品。北京大华无线电仪器有限责任公司2021年全新推出的DH1799M系列模块化系统直流电源，在小体积机箱（1U）中加入了可混装模块的设计和性能，成功与国际高端测试技术接轨，完全满足硬件测试所需的多通道多不同电压输出和上电/下电/关断时序可控功能。

使用DH1799M系列的独立电源模块，可进行多种输出规格的自由搭配，以实现更宽范围的电压电流调节。DH1799M系列目前可配置三种电源模块，分别是M33(300W/20V/20A)、M35(300W/60V/10A)和M37(300W/150V/3A)，整机4模块可实现1200W的高功率输出。并且4个电源模块完全隔离，4通道可完全独立控制输出，在高亮度 OLED 显示屏上同时显示4路电压电流值。

DH1799M系列具备目前国际上先进的外部抑制信号和同步耦合功能。当其中某个模块发生故障，其他模块会迅速随之关闭，以免对被测器件造成损坏。此外，每个直流电源模块还可以单独设置为延迟开启或关闭，通过调整时延可实现同步或延时输出、关断以及通道跟随关闭。

▼操作流程如下：

通过菜单中的Sequence可对多个输出进行排序，菜单包含开启/关闭延时子菜单以及耦合输出通道子菜单。通过Channel键切换通道。

在Sequence菜单下，选择Delay，可设置需要的开启/关闭延时值，通过Channel切换通道，按键选择开启/关闭延时。开启/关闭延时值的设置默认值为0.000s，范围为0至1.023s。

进入Couple Frame界面后，选中Enable选项后按OK键可以选择打开和关闭耦合（Couple）输出，勾选通道使其共同输出/关断。选中Delay Offset选项时，直接按数字键设置需要的延时偏移值，即可执行延时耦合输出。延时偏移值的设置默认值为0.000s，范围为0至1.023s。

总结

通过控制多路电源输入的上电/下电/关断序列，能够有效的避免硬件的损坏，确保硬件和系统的长期稳定性。DH1799M系列模块化系统直流电源能够满足硬件测试需求，在提供多路多电压供电的基础上，提供可控的上电/下电/关断序列。

DH1799M系列模块化系统直流电源的问世是超薄模块化电源系统技术发展极为关键的一步。随着科技的不断发展和进步，对电源系统的技术要求也越来越高，除了高能量密度外，还需要兼备更高的灵活性、高效性、安全性以及智能化。而此前我国对于可混装模块的直流电源系统长期依赖进口。DH1799M系列的出现彻底改变了这一现状，它在小体积机箱中加入了可混装模块的设计和性能，成功与国际高端测试技术接轨，完全满足现代测试的性能、功率和成本需求。
